Кутові з'єднання панелей

Важливим є збільшення склеювальної поверхні / посилення з'єднання.

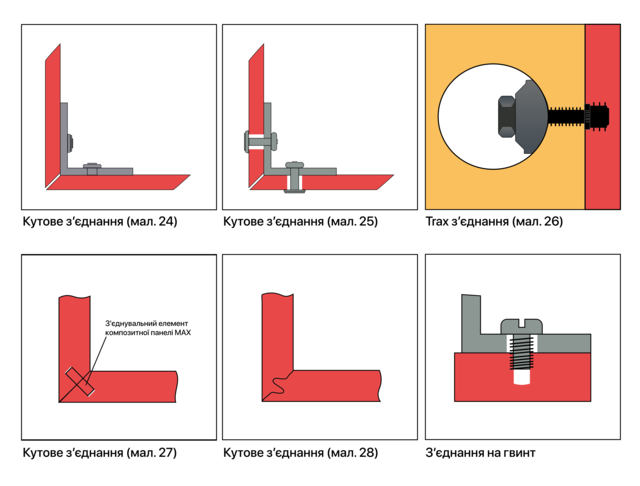

У разі застосування з'єднувальних елементів Fisher PA 4 M6 / 7,5 мм (рис. 26) важливо закрутити шпильку досить глибоко, щоб домогтися гарного притискання елемента: глибина вкручування мін. 6 мм. для PA 4 M6 / 7,5 мм.

Через досить невелику товщину матеріалу рекомендується закріплення - болтом наскрізь або заклепкою наскрізь (з'єднувальні заклепки). Діаметр свердла має бути більшим, ніж діаметр стрижня кріпильного елемента (зміна розмірів). Відповідно до цього слід використовувати кріпильні болти і заклепки з головками більшого розміру, а також шайби більшого розміру.

Під час кріплення болтом у глухий отвір під прямим кутом до поверхні панелі враховуйте таке (стор. 34):
Діаметр попереднього свердла (D) = діаметру болта мінус приблизно 1 висоту профілю різьби.
Глибина отвору (a) = товщина панелі мінус приблизно 1-1,5 мм.
Глибина загвинчування = глибина отвору мінус 1 мм.

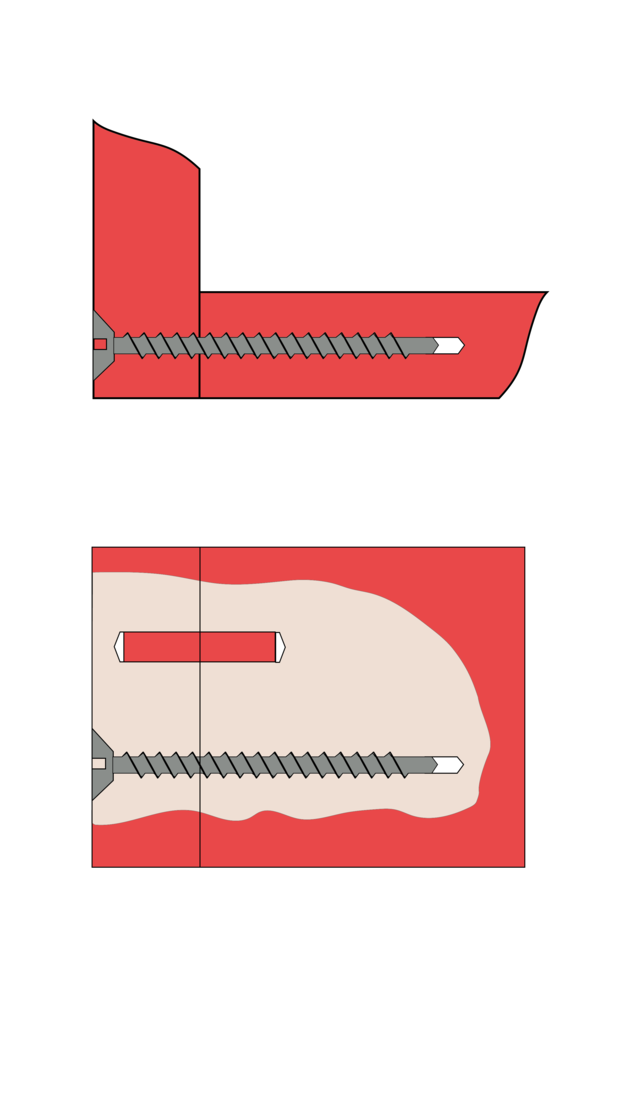

При кріпленні болтом паралельно до поверхні панелі слід враховувати (стор. 35).

Залишкова товщина (b) композитної панелі FunderMax має становити мін. 3 мм.
Діаметр отвору паралельно до поверхні панелі слід обирати таким чином, щоб під час закручування болта композитна панель FunderMax не розщепилася.
Для кріплення паралельно до поверхні панелі підходять болти для листового заліза і деревостружкових плит.
Для найкращої надійності необхідно, щоб мінімальна глибина отвору становила 25 мм.

Слід уникати для деталей із композитних панелей FunderMax кріплення болтом паралельно до поверхні.
У будь-якому разі дослідним шляхом слід обчислити відповідний діаметр отвору.
Якщо просвердлений отвір занадто малого діаметра, то необхідно розсвердлити краї отвору.
Щоб забезпечити легке загвинчування болта, зручно використовувати болти з пластиковим покриттям.
Слід очистити просвердлений отвір.
Масло, нанесене на болт, полегшує загвинчування.
Шестигранні болти закручуються легше, тому їх легше «перекрутити».
Під час використання з'єднувальних елементів Fisher PA 4 M6 / 7,5 мм важливо досить глибоко - щонайменше на 6 мм - закрутити шпильку, щоб домогтися гарного притискання з'єднувального елемента.
